施工情報WORKS
十勝圏道立広域公園造成工事その１
- 施工場所
- 河東郡音更町
- 発注者
- 北海道帯広土木現業所
- 請負形態
- 下請工事
- 工期
- 平成１４年６月１２日～平成１５年２月２８日
- 工事内容
- 十勝川流域に造成中の道立公園ビジターセンター（管理棟）屋上緑化に伴う緑化基盤工事
- 工事概要
- 人口地盤客土Ａ（混合土）600m3、人口地盤客土Ｂ（採取土）138m3、フィルター（貯水材）1,075m2、吸出防止材（ヤシ系不織布）1,263m2、石組工（芽登石）93.5ｔ
ビジターセンター東側
施工前／完成
ビジターセンター西側
施工前／完成植栽基盤（B)部分
採取土敷均し
採取土転圧状況
植栽基盤（A)部分
パーライト攪拌前
パーライト攪拌
改良土積込み

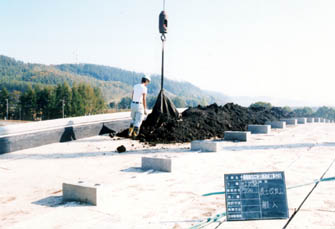

改良土搬入
貯水層（ウォーターバンク）の原理
ウォーターバンク
ウォーターバンク内には90～95％の空隙が有り、その空隙に感湿性樹脂（サーモゲル）が分散されている。
感湿性樹脂（サーモゲル）
保水時
降温になるとサーモゲルが保水を行い、ゼリー状になります。保水された水は傾けたり、水路とつながっても流出しません。
排出状態
昇温により、感湿点の低いものから水を排出したものです。試験内の白い樹脂は、排水後のサーモゲルです。ウォーターバンクの裏面は、防根・防水の為ポリエチレンを張ってあります。直接屋上などの土間に、移設する場合は必要有りませんが、当現場ではウォーターバンクの下に改良土１層を敷設しているので、その防根・防水処理の為ポリエチレンを張っています。 ウォーターバンク使用は、屋上部に給水設備がない為、将来植栽を行った際、管理上散水管理が大変になると思われ、一番簡単な設備という事で使用された。又、ウォーターバンクの稼動期間は１０年と言われている。 ウォーターバンクの材質の内、スポンジは可燃性廃棄物として、サーモゲルは土壌中の微生物により分解されます。
当工事での保水量検定
【前提条件】1.試験片サイズ：縦300×横500×厚み50㎜（0.15m3）
2.保水時間（試験片の浸透時間 30分
3.Ａ：保水前の試験片の重量 （0.5kg）
Ｂ：保水後の試験片の重量 （6.0kg）
Ｃ：飽和保水量＜*規格平均値=45kg/m3 （50mm厚みのウォーターバンクの場合）
【保水率】
保水率（%）=Ｂ－Ａ/Ｃ×100 =6.0-0.5/0.45×100 =81.5%
貯水層工（ウォーターバンク W・B）
ウォーターバンクの吸水作業は、良く足で踏み付けウォーターバンク内の空気を抜きながら作業しなくてはならない。空気を完全に抜き、ウォーターバンク全体に水を吸水させてやらないと、雨などがウォーターバンクに吸水される時間が遅れ、ウォーターバンク自体の効果が薄れる。 ウォーターバンク横に、排水溝 W=3cm を設けるのはウォーターバンク自体の最大吸水量が1m3当り50リットルが限度の為、それ以上の降雨による土壌流出を防止する為です。吸水できない土中水は、排水溝を流れ吸水マットより下方の暗渠にて排水されます。 W・Bの吸水に思った以上の時間がかかった。当初の施工方法では、表面散水にて吸水のはずが全く吸水されず、表面を流れるだけでした。※ W・B 40m2に対して2,000m3タンクによる散水４回（8,000m3）の内、３回分（6,000m3）が表面流失。施工方法の見直しの結果、散水しながら足踏み等をしないと全く吸水しない。又、W・Bを斜面に敷設・吸水させるも、W・Bが完全に水を吸水した重さで下方にずり落ち敷設を二度行う。
下層改良土搬入
ウォーターバンク自体の温度変化が得られない為、吸排水機能が作用せず、自動潅水システムとしての機能を失うため本工事では、土層厚を20㎝とした。 また20℃、25℃、30℃、35℃の4種類の温度変化を設定している。吸出防止布設（ヤシ系不織布）

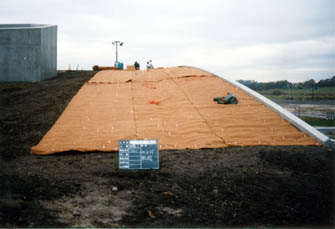

吸出防止材（ヤシ不織布）は、透水性、土砂の洗掘防止、吸出防止などに優れている。 ヤシ系不織布を固定するのに割りピン（L=150）を使用するはずでしたが、自然に戻る材質を使用する要望があり、芝串を使用する事にしました。しかし今まで施工経験がなく本当に止まるのか不安でしたが、職長との協議の上、下図の当工事現場バージョンにて施工 。後日、強風にもシートの安定が保たれた。
通常
当工事現場バージョン
